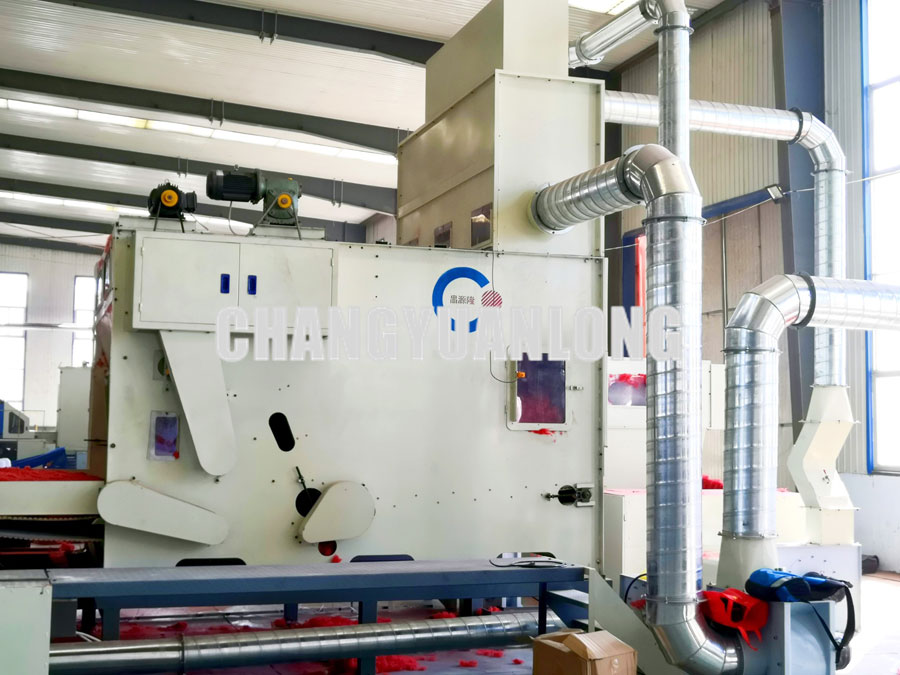

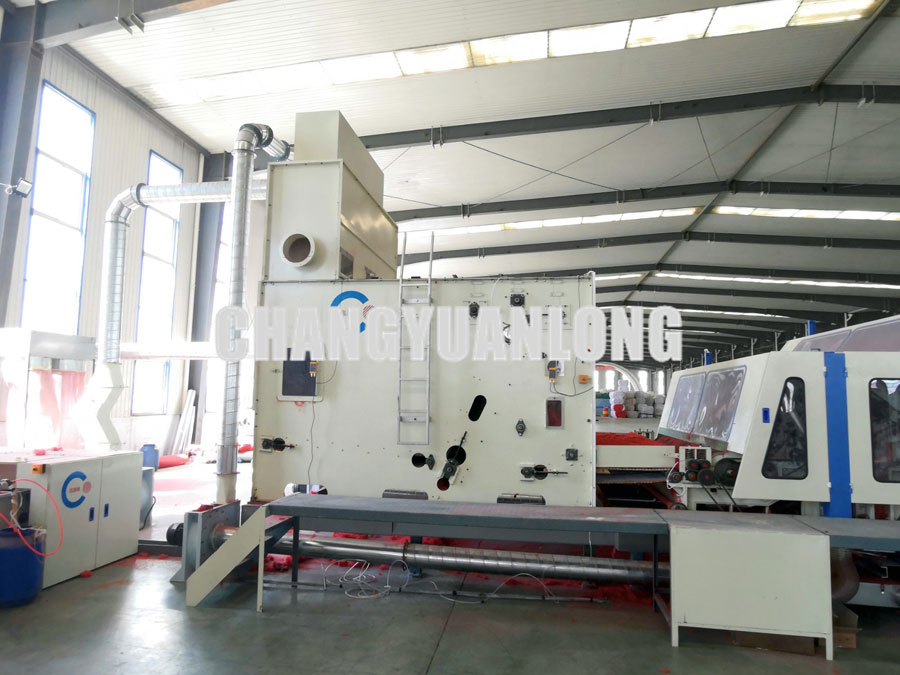

給棉機：仿臺式給棉機結構，旋風器加塵籠落棉，兩道光電控制：一道根據儲棉倉的儲棉量控制開松機，另一道根據振動倉的棉量控制角釘簾。儲棉倉、振動倉的儲棉量可調節。通過振動板和光電的控制使給棉機能定量、均勻地把原料輸送給梳理機。平簾和斜簾為皮質簾。

（上圖為結構示意圖，不完全與實際設備相同）

 ?工作原理：經充分開松除雜質的各種不同纖維經輸棉管道送入棉箱，經充分混合角釘簾輸送，由輸棉道及振動板連續均勻輸出，由光電定量控制。

 ?用途特點：多種纖維連續均勻定量輸出。

 ?技術參數：

 工作寬度：1700-2300mm

 生產能力：80-500kg/h

 總功率：4.4KW

 均棉輥與剝棉輥電機功率：2.2KW

 角釘簾及輸送簾電機：2.2KW

 ?機構特點：

（1）兩側機架由優質鋼板焊接而成，中間由型鋼支撐，結構穩固。

（2）纖維經排氣箱進入儲棉箱，光電開關控制儲棉量，由角釘簾（內襯布簾）帶入輸棉道。

（3）光電控制開松機的進棉量及混棉箱的儲棉量，角釘簾變頻調速，輸出由光電開關及振動板控制。

（4）輸棉道開口大小方便可調。

（5）均棉輥、剝棉輥由電機恒速傳動，間距可調，確保給棉量的穩定及均勻。

（6）角釘簾與平簾之間帶沉沙槽，可將掉下的飛花儲存，由角釘簾帶走，振動板傳動由剝棉輥帶動。 輸棉簾與梳理機給棉簾連動。

 ?安全防護：

（1）所有傳動部位均有保護罩保護。

（2）電器部分設有過載保護、過電流保護、短路保護、緊急停車按鈕。

（3）必要部位設有警告標記。
