異形針刺機：

? 用途特點：異形件針刺機設計的總體要求是能夠加工針刺出坩堝狀碳纖維預制體，對參數控制達到要求精度與可靠性。設備構造簡單便于修理，操作簡便、工作環境安全以及生產效率高。

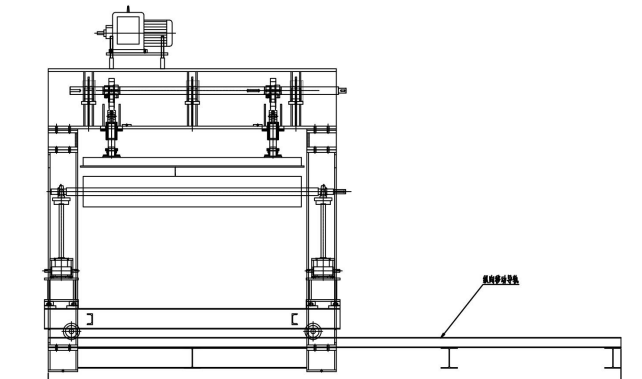

（上圖為結構示意圖，不完全與實際設備相同）

? 技術參數：

（1）額定工作功率：9.5kw；

（2）最大針刺頻率：300 次/min；

（3）可加工直徑：300-1000mm；

（4）最大加工高度：800mm；

（5）最大模具旋轉速度：100 轉/min；

? 機構特點：

（1）異形件針刺機主要部件：針刺部分、模具進出部分、升降部分、旋轉部分、角度偏移部分、纏繞部分、切割部分和控制電柜組成。

（2）針板為電腦布置針孔位置，數控鉆床打孔；

（3）活動梁采用 12mm 和 6mm 的原平板焊接而成，活動梁焊接完成后在進行調質處理來去除工件的內應力；

（4）活動梁用龍門刨進行四面加工，確保工件的平面度;

（5）針板拆卸方便快捷，裝夾牢固可靠

? 安全防護：

（1）所有傳動部位均有保護罩保護。

（2）電器部分設有過載保護、過電流保護、短路保護、緊急停車按鈕。

（3）必要部位設有警告標記。
